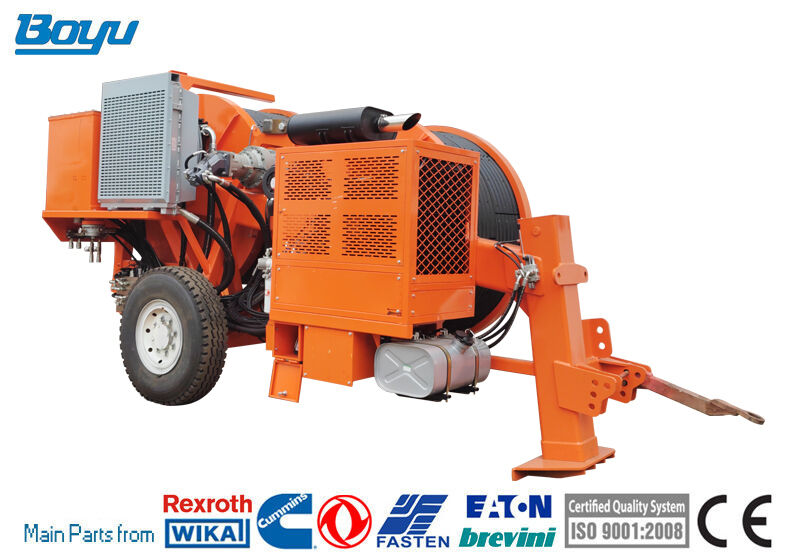

Equipamento de tensão hidráulica para a construção de cordas de condutores de linhas aéreas

TY2x70 Tensão hidráulica

A máquina permite a tensão stringing de condutor de duplo feixe de 630mm²e abaixo, em zonas montanhosas e montanhosas, de condutor de duplo feixe de 720 mm²e abaixo em terras planas, e de condutor 720 mm²em vários terrenos; além disso, pode ser utilizado para a tensão de cordas de OPGW ou ADSS cabo óptico e 500 kV cabo de transporte em vários terrenos

Características

Diâmetro da roda de touro: 1700 mm

Diâmetro máximo do condutor: 45 mm

Número de ranhuras: 2x6

Peso total: 9000 kg

Dimensões gerais (longo*largo*alto): 4700*2300*2700mm

Desempenho

Tensão intermitente máxima: 2x70kN

Tensão contínua máxima: 2x60kN

Velocidade na tensão máxima: 2,5 km/h

Velocidade máxima: 5 km/h

Puxar à velocidade máxima: 2x30kN/1x60kN

Força de tração reversa máxima: 2*60kN/1*120kN

Velocidade máxima de tração para trás: 3 km/h

Configuração principal

Motor: Cummins

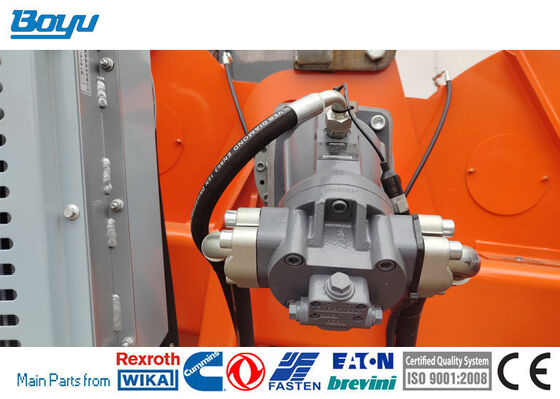

Bomba hidráulica: Rexroth alemão/Danfoss dinamarquês

Motor principal: Rexroth alemão/Leduc francês

Redutor de velocidade: alemão Rexroth / Itália Bonfiglioli

Valvas hidráulicas principais: USA Sun / Itália ATOS

Motor

Diesel: 77 kW (~ 103 cv)

Sistema de arrefecimento: água

Sistema elétrico: 24 V

Transmissão hidráulica

A máquina pode perceber uma velocidade de passo menor.

A máquina está equipada com um sistema de regulação prévia da tensão.

Configuração

2 travões hidráulicos de acção automática negativa

2 dinamômetros hidráulicos

Sistema hidráulico de refrigeração de óleo

2 contadores digitais de velocidade e de velocidade

Instrumentos de comando para sistemas hidráulicos e motores a diesel

Eixo rígido para reboque a velocidade máxima de 15 km/h com travão de estacionamento mecânico

Fornecedor hidráulico para controlar até 2 suportes de tambor separados com motor hidráulico

Ponto de ligação à terra

Dispositivos adicionais

Sistema de iluminação do reboque

2 pinças de corda/condutor hidráulico (carga adicional)

Rolante giratório de corda de guia

Reboque para reboque a uma velocidade máxima de 15 km/h

Contador digital de velocidade e medidor

Sistema de travagem de ar para reboque
