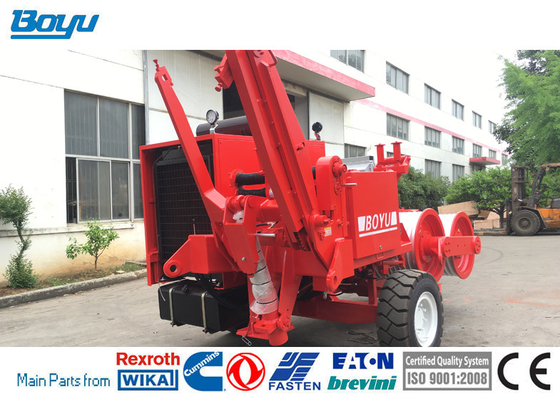

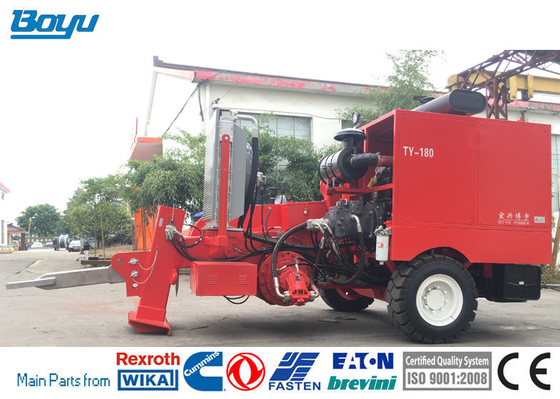

extrator hidráulico do cabo de 750mm para a linha de alta tensão construção da torre

Parâmetro de desempenho

Parâmetro de desempenho técnico principal

Força puxando intermitente máxima

180kN

Força puxando contínua máxima

kN 150

Velocidade na tração máxima

2,5 km/h

Velocidade máxima

5 km/h

Tração na velocidade máxima

kN 75

Parâmetro da estrutura

diâmetro da Bull-roda

750mm

Número do sulco

10

Diâmetro máximo da corda puxando aplicável

30mm

Peso

7800kg

Dimensão total (length×width×height)

4800×2350×2550 milímetro

Motor

Tipo

Cummins 6L8.9AA-C325

Curso do × do diâmetro do cilindro

114×144.5 milímetro

Saída do ar total

8,9 litros

Velocidade avaliado

2200 r/min

Poder avaliado (poder de uma hora)

239 quilowatts

Torque máximo

1230Nm

Velocidade giratória quando torque máximo

1400 r/min

Taxa de consumo de combustível (teste de banco)

225g/kw.h

Sistema de movimentação

O tipo fechado sistema de movimentação hidráulico do circuito ajusta a velocidade através da bomba de atuador hidráulica com deslocamento variável bidirecional, reduz a velocidade através da engrenagem de planeta e as movimentações que puxam as rodas para girar em sentidos positivos e negativos através da movimentação terminal da primeira engrenagem do nível.

Modo refrigerando

refrigerar forçado

Bomba principal

Modelo

bomba de atuador bidirecional de inclinação do came (Rexroth alemão)

Tipo

A4VG250HDDT1/32R

Motor hidráulico

Modelo

motor afilado do atuador da inclinado-linha central deslocamento constante bidirecional (Rexroth alemão)

Tipo

A2FE160/61W-VZL106

Redutor de velocidade

Modelo

redução da engrenagem de planeta da dois-categoria (Rexroth alemão)

Tipo

GFB60T2B24-06

Relação de redução

34

Pressão da resposta do freio

1.8Mpa

Sistema hidráulico oilway auxiliar

O tipo aberto velocidade constante do regulador de pressão do deslocamento que governa o sistema hidráulico é óleo fornecido pelo levantamento de cauda de suporte refrigerando e de levantamento do licor da bomba de engrenagem e do óleo dos controles do sistema hidráulico inteiro através de válvula manual do sentido e de válvula de bola.

Pressão de funcionamento do sistema

12Mpa

Bomba de engrenagem frente e verso

1PF2G2-4X/016+014RR20MRL

Motor de fã

GM5-12-1FE13-S-20

Içando o motor

J2K-305

Cilindro do óleo da extensão da luva

3TG110×250

Radiador

B5024

Sistema elétrico

Tensão de sistema

24V

Bateria de armazenamento

6-QA-120 (2 PCes)

Começar de motor

começar 24V elétrica
