Tipo: | Tensor hidráulico do cabo para a linha de transmissão | redutor de velocidade: | Decelerator da engrenagem de planeta |
---|---|---|---|
Começar de motor diesel: | começar 24V elétrica | Velocidade correspondente: | 2.5km/h |
Tensão correspondente: | 40KN | Tensão contínua máxima: | 80KN |
Realçar: | tensor hidráulico do cabo 24V,Tensor hidráulico do cabo 40KN,Tensor hidráulico começando elétrico para a transmissão |

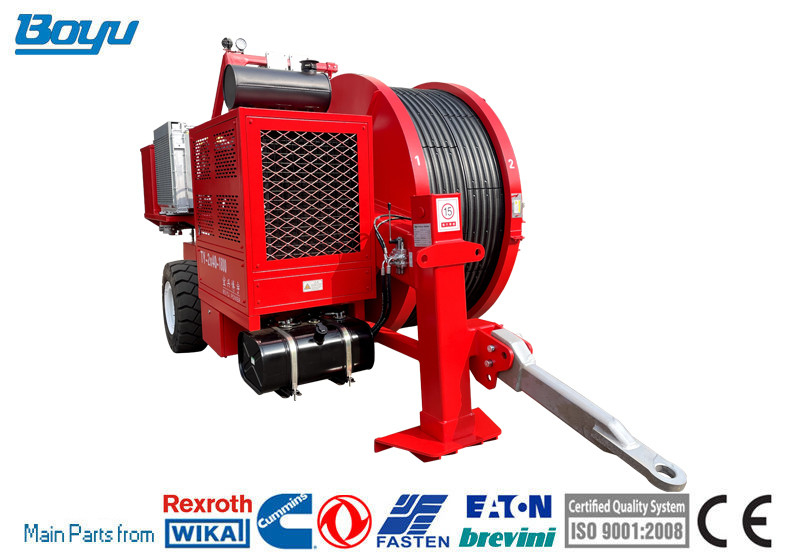

Tensor hidráulico do cabo para a linha de transmissão começar elétrica de 24V
Desempenho técnico principal
Condição da tensão
|
||
Entregue os dois fios (ou os fios de aço) ao mesmo tempo | Tensão descontínua máxima | 2×50KN |
Tensão contínua máxima | 2×40KN | |
Velocidade correspondente | 2.5Km/h | |
Velocidade contínua máxima do pagamento | 5Km/h | |
Tensão correspondente | 2X20KN | |
Entregue um fio (ou o fio de aço) em duas rodas justapostas | Tensão contínua máxima | 80KN |
Velocidade correspondente | 2.5Km/h | |
Velocidade contínua máxima do pagamento | 5Km/h | |
Tensão correspondente | 40KN |
Condição da tração
|
||
Entregue um fio ou o fio de aço não em duas rodas justapostas (a única tração da roda)
|
Força máxima da tração | 40KN |
Velocidade correspondente | 1.5Km/h | |
Velocidade contínua máxima do pagamento | 5Km/h | |
Tensão correspondente | 20KN | |
Entregue um fio ou o fio de aço em duas rodas justapostas | Tensão máxima | 80KN |
Velocidade correspondente | 1.5Km/h | |
Velocidade contínua máxima do pagamento | 5Km/h | |
Tensão correspondente | 40KN |
Motor
|
|
Modelo | Cummins 4BT3.9 |
Velocidade nominal | 2800r/min |
Poder nominal (1 hora) | 77KW |
Parâmetros da estrutura
|
|
Diâmetro da roda da força elástica | 1800mm |
números do Côncavo-sulco | 5 |
Diâmetro aplicável máximo do fio | 40mm |
Deadweight da máquina inteira | 7800kg |
Dimensão total (comprimento, largura, altura) | 4900X2310X2900 |
Lançando o método | lançamento do ponto dobro |
Sistema de transmissão
|
|
Com sistema de transmissão do dobro-laço fechado e o decelerator hidráulicos do planeta, a roda da tensão é conduzida pela engrenagem preliminar.
Com inversão, a magnitude da força reversa da tração é conduzida pela pressão da saída da bomba.
Na condição da tensão, a rotação hidráulica do motor é conduzida pela roda da tensão; a magnitude da tensão é controlada regulando a pressão da saída do motor.
|
|
Bomba principal
|
|
Tipo
|
Bomba de atuador variável bidirecional do controle hidráulico (Alemanha Rexroth)
|
Modelo
|
A4VG71HD
|
Motor hidráulico
|
|
Tipo
|
Motor quantitativo em dois sentidos do pistão do atuador (Alemanha Rexroth)
|
Modelo
|
A2FE63/61W
|
Redutor de velocidade
|
|
Tipo
|
Decelerator da engrenagem de planeta
|
Modelo
|
306L2 18,1
|
Relação de redução
|
18,1
|
Pressão de abertura do freio
|
1.8MPA
|
Desempenho técnico principal
|
|
Condição da tensão
|
|
Entregue os dois fios (ou os fios de aço) ao mesmo tempo
|
|
Tensão descontínua máxima | 2×50KN |
Tensão contínua máxima | 2×40KN |
Velocidade correspondente | 2.5Km/h |
Velocidade contínua máxima do pagamento | 5Km/h |
Tensão correspondente | 2X20KN |
Entregue um fio (ou o fio de aço) em duas rodas justapostas
|
|
Tensão contínua máxima | 80KN |
Velocidade correspondente | 2.5Km/h |
Velocidade contínua máxima do pagamento | 5Km/h |
Tensão correspondente | 40KN |
Condição da tração
|
|
Força máxima da tração | 40KN |
Velocidade correspondente | 1.5Km/h |
Velocidade contínua máxima do pagamento | 5Km/h |
Tensão correspondente | 20KN |
Entregue um fio ou o fio de aço em duas rodas justapostas
|
|
Tensão máxima | 80KN |
Velocidade correspondente | 1.5Km/h |
Velocidade contínua máxima do pagamento | 5Km/h |
Tensão correspondente | 40KN |
Parâmetros da estrutura
|
|
Diâmetro da roda da força elástica | 1800mm |
números do Côncavo-sulco | 5 |
Diâmetro aplicável máximo do fio | 40mm |
Deadweight da máquina inteira | 7800kg |
Dimensão total (comprimento, largura, altura) | 4900X2310X2900 |
Lançando o método | lançamento do ponto dobro |
Motor
|
|
Modelo | Cummins 4BT3.9 |
Velocidade nominal | 2800r/min |
Poder nominal (1 hora) | 77KW |
