Detalhes do produto:
Condições de Pagamento e Envio:
|
Tipo: | Linha de transmissão que amarra o extrator hidráulico do equipamento | Força puxando intermitente máxima: | 150kn |
---|---|---|---|
Velocidade de tração contínua máxima: | 5 km/h | Velocidade giratória quando torque máximo: | 1500 r/min |
Pressão de funcionamento do sistema: | 12MPa | Tensão de sistema: | 24V |
Realçar: | Linha de transmissão hidráulica equipamento,Linha de transmissão refrigerar de ar que amarra o equipamento |

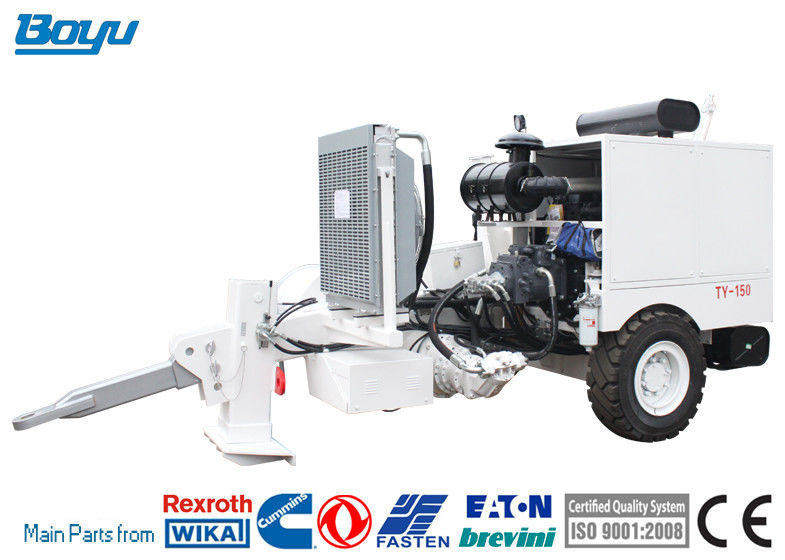

Linha de transmissão que amarra o método refrigerando de extrator hidráulico do equipamento forçado - refrigerar de ar
Parâmetro da estrutura Puxando o diâmetro de roda: 600mm Número do sulco: 9 Diâmetro máximo da corda puxando aplicável: 26mm Peso: 6600kg Dimensão total (length*width*height): 4800*2350*2470 milímetro Içando o modo: único ponto |
Motor Tipo: Cummins 6CTA8.3-C260 Modelo: Tipo reto motor de diesel de pressurização do quatro-curso do seis-cilindro Diâmetro do cilindro * curso: 114*135 milímetro Saída do ar total: 8,3 litros Velocidade avaliado: 2200 r/min Poder avaliado (poder de uma hora): 194 quilowatts Torque máximo: 1135Nm Velocidade giratória quando torque máximo: 1500 r/min Taxa de consumo de combustível (teste de banco): 238g/kw.h Método refrigerando: forçado - refrigerar de ar |
Sistema elétrico Tensão de sistema: 24V Bateria de armazenamento: começar 24V elétrica |
|
Parâmetro de desempenho técnico principal Força puxando intermitente máxima: 150kN Força puxando contínua máxima: kN 120 Velocidade correspondente: 2,5 km/h Velocidade de tração contínua máxima: 5 km/h Correspondência puxando a força: kN 60 |
Sistema de movimentação O tipo fechado sistema de movimentação hidráulico do circuito ajusta a velocidade através da bomba de atuador hidráulica com deslocamento variável bidirecional, reduz a velocidade através da engrenagem de planeta e as movimentações que puxam as rodas para girar em sentidos positivos e negativos através da movimentação terminal da primeira engrenagem do nível. Modo refrigerando: refrigerar forçado |
Bomba principal Modelo: bomba de atuador bidirecional de inclinação do came (Rexroth alemão) Tipo: A4VG250EP4DT1/32R-NSF02F021 Redutor de velocidade Modelo: redução da engrenagem de planeta da dois-categoria (Rexroth alemão fez planta do investimento do Pequim pela única) Tipo: 310 L2 Relação de redução: 21,8 Pressão da resposta do freio: 2.5Mpa |
Sistema hidráulico oilway auxiliar O tipo aberto velocidade constante do regulador de pressão do deslocamento que governa o sistema hidráulico é óleo fornecido pelo levantamento de cauda de suporte refrigerando e de levantamento do licor da bomba de engrenagem e do óleo dos controles do sistema hidráulico inteiro através de válvula manual do sentido e de válvula de bola. Pressão de funcionamento do sistema: 12Mpa Bomba de engrenagem frente e verso: 1PF2G2-4X/016+014RR20MRL Motor de fã: GM5-12-1FE13-S-20 Içando o motor: J2K-305 Cilindro do óleo da extensão da luva: 3TG110×250 Radiador: B5024 |
Motor hidráulico Modelo: motor afilado do atuador da inclinado-linha central deslocamento constante bidirecional (Rexroth alemão) Tipo: A2FE180/61W-VZL106 |
Regras da operação segura
Somente são permitidos àqueles que são familiares com as regras da operação segura e as exigências de manutenção do tipo extrator e recebem o treinamento profissional operar o extrator.
1. Ambos os operadores do tensor e o extrator comunicar-se-ão para evitar que o extrator comece a trabalhar sob a condição operacional da tensão do tensor não que coloca e a causar o acidente sério.
2. Quando o extrator trabalha, proibe-se que os operadores dão acima o funcionamento ou deixam o extrator.
3. Ao operar o extrator, você controlará para segurar lisamente e firmemente e ajustar a pressão e para evitar a força sobre-violenta e rápida e a operação brutal.
4. Evite absolutamente usar-se suportando a máquina para travar.
5. Após ter começado o extrator, verifique o medidor se se opere normalmente; parada para verificar se anormal.
6. Quando o extrator trabalhar, para observar continuamente cada ponteiro; a temperatura da água do motor será não mais do que 95℃; A temperatura de óleo hidráulico será não mais do que 85℃; O suporte de cauda que iça a pressão será não mais do que 12Mpa; A pressão de freio será não menos do que 3.5Mpa e não mais do que 6Mpa. Se não, a máquina será parada imediatamente para a verificação.
7. A pressão de cada válvula de segurança será pré-ajustada, evitada o ajuste aleatório por suposto! Se os acidentes, por exemplo, extrator não trabalham, são causados o aparecimento da válvula de ajuste sem permissão, trar-lhe-á muitos problema e perda.
8. Quando o extrator se opera, a velocidade giratória do motor mantém-se acima de 1800r/min para manter um poder mais alto e para impedir o superaquecimento do óleo hidráulico.
9. Sob a condição operacional da condução, para mudar o sentido de condução do extrator será realizado após ter puxado as rodas para parar completamente.
10. Quando o extrator se opera, proiba encher o óleo e a reparação; ao precisar a reparação, faça a chama do motor para fora, além do que o freio seguro.
